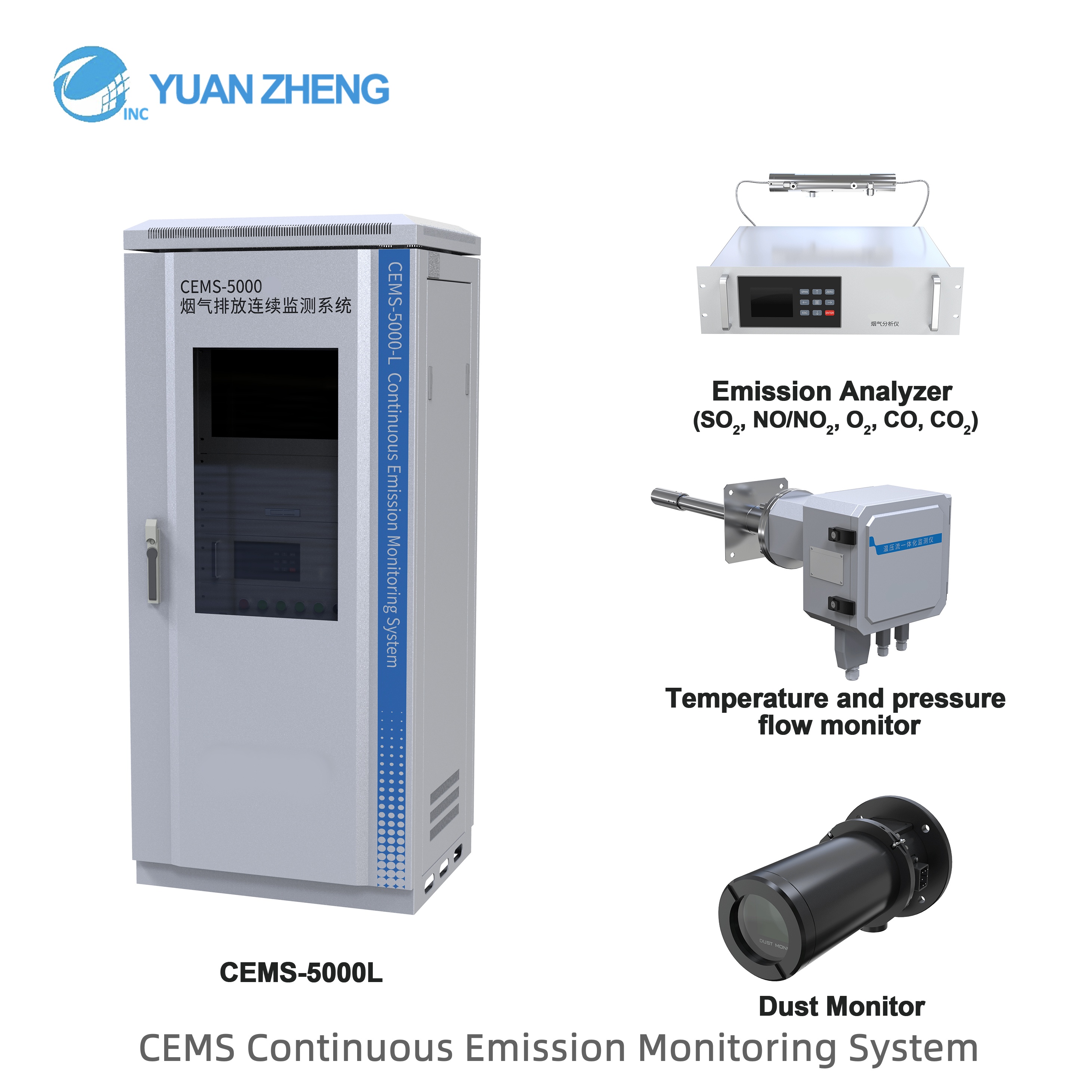

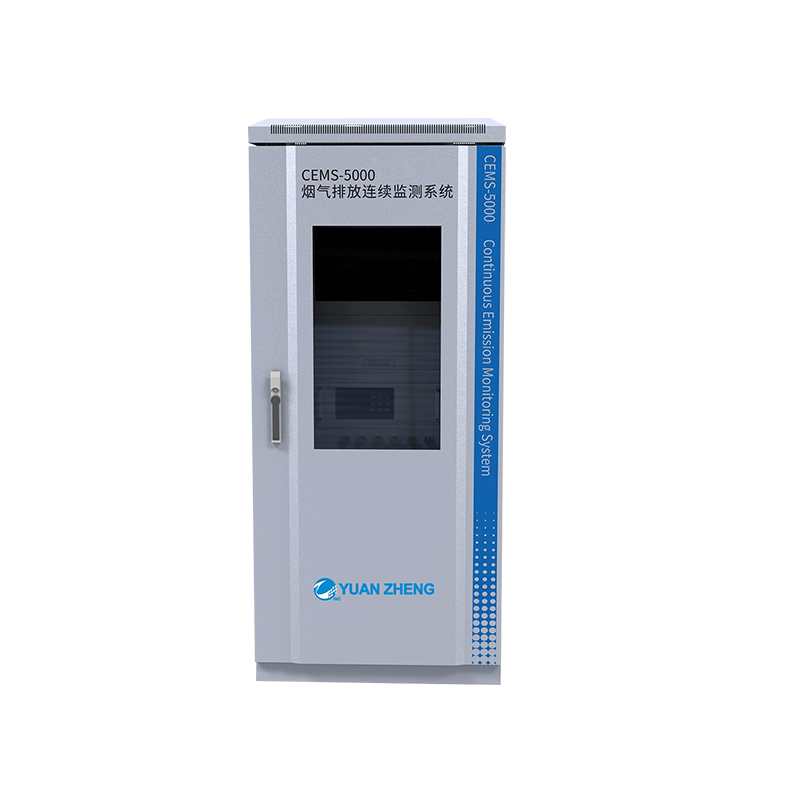

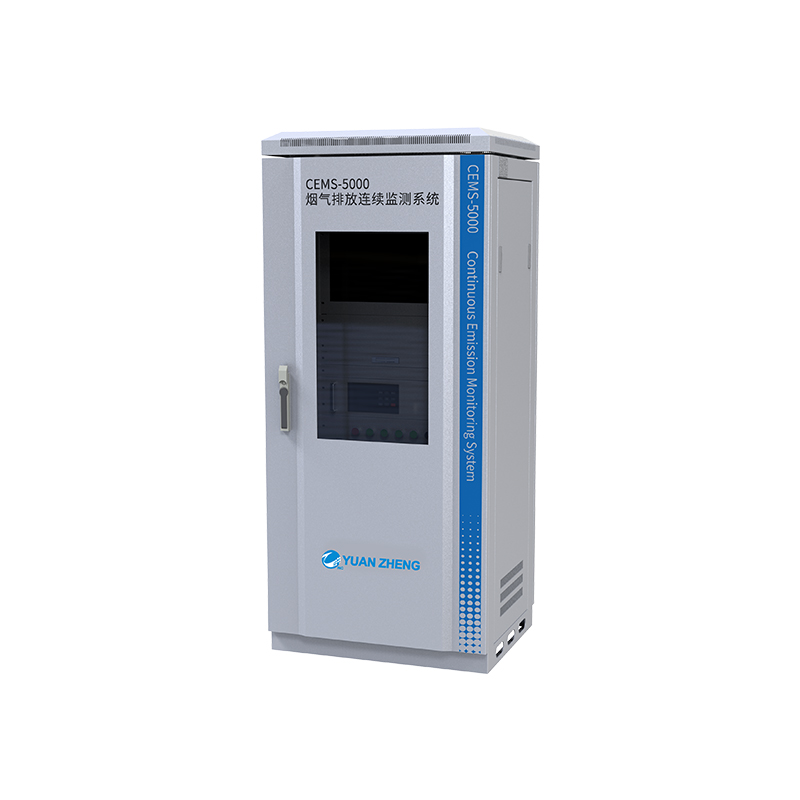

CEMS-5000煙氣排放連續監測系統是一款抽取式熱濕法在線CEMS系統。廣泛應用于各類固定源廢氣超凈排放中的SO₂、NO_X（NO、NO₂）、顆粒物的在線監測，并可擴展CO、CO₂等因子的監測。系統整體由氣態污染物監測子系統（SO₂、NOx）、顆粒物監測子系統、煙氣參數監測子系統（溫度、壓力、流速、濕度、含氧量）和控制系統及數據采集處理子系統四個部分組成。

性能滿足HJ 76-2017《固定污染源煙氣（SO₂、NOx、顆粒物）排放連續監測系統技術要求及檢測方法》標準要求。已通過中國環境監測總站認證并獲得中國環境保護協會CCEP證書。

功能特點

●     系統基于先進的紫外差分光譜技術，長光程，高分辨率保證檢測下限低、響應時間快；

●     可同時測量NO和NO_2，并累加得到NO，無需氮氧化物轉換器；

●     系統可擴展性強，可根據實際排放需求靈活擴展CO, CO₂等測量模塊；

●     全程高溫伴熱，無冷端，無SO₂損耗，樣氣成分狀態穩定，保證測量值的準確性，特別適用于超低現場；

●     分析儀采用懷特池結構，具有檢測下限低，響應時間快等特點；

●     采樣探頭運用粉塵過濾技術與定時反吹相結合，有效解決探頭易堵塞的難題，適應高塵、高濕、高溫、高腐蝕性等惡劣環境；

●     針對高腐蝕性、有機物和氨逃逸現場等惡劣工況，提供有效定制化服務；

●     系統具備定時反吹，自動校零，全程校準等功能；

●     核心器件和DOAS算法自主研發，具有較強市場競爭力；

●     系統結構簡單，集成度高，維護方便

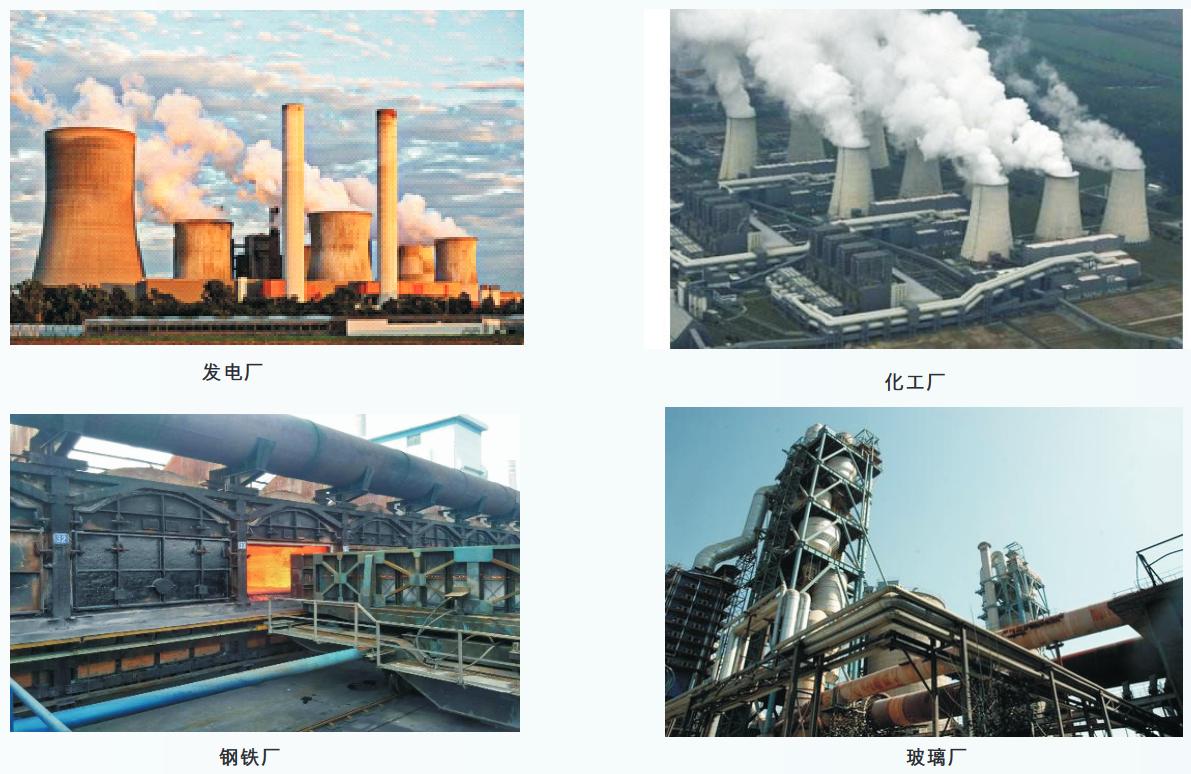

應用場景

●     電廠煙氣排放連續監測CEMS（分析SO₂、NO、NO₂、O₂）

●     脫硫工藝監測（分析SO₂、O₂）

●     脫硝工藝監測（分析NO、NO₂、NH₃、O₂）

●     垃圾焚燒煙氣排放連續監測（分析SO₂、NO、NO₂、O₂）

●     氯堿廠PVC工藝及鈦白粉生產工藝微量Cl₂分析（分析Cl₂）

●     硫磺回收工藝氣體分析（分析SO₂、H₂S）

●     天然氣凈化工藝氣體分析（分析微量H₂S）；

●     工業窯爐，生物質鍋爐等尾氣和過程排放分析（分析SO₂、NO、NO₂、O₂、CO、CO2等）

●     煤化工碘甲烷分析（分析CH₃I）

●     大氣在線監測（分析SO₂、NO₂、O₃）等

系統組成

煙氣排放連續監測系統由以下四部分組成：

●     1. 氣態污染物分析系統

●     2. 顆粒物監測系統

●     3. 煙氣參數監測系統

●     4. 控制系統和數據采集處理系統

可監測SO2, NOx, O2, PM, 煙氣的溫度，壓力，流速，濕度。 特殊工況下，可拓展監測HCl, HF, CO, CO2, NH3, Cl2, VOCs等污染因子。

現場采樣探頭采集到的樣氣，經過幾級精密過濾，伴熱管連續加熱后，進入氣體分析儀進行分析測量（UV-DOAS紫外差分吸收光譜技術）

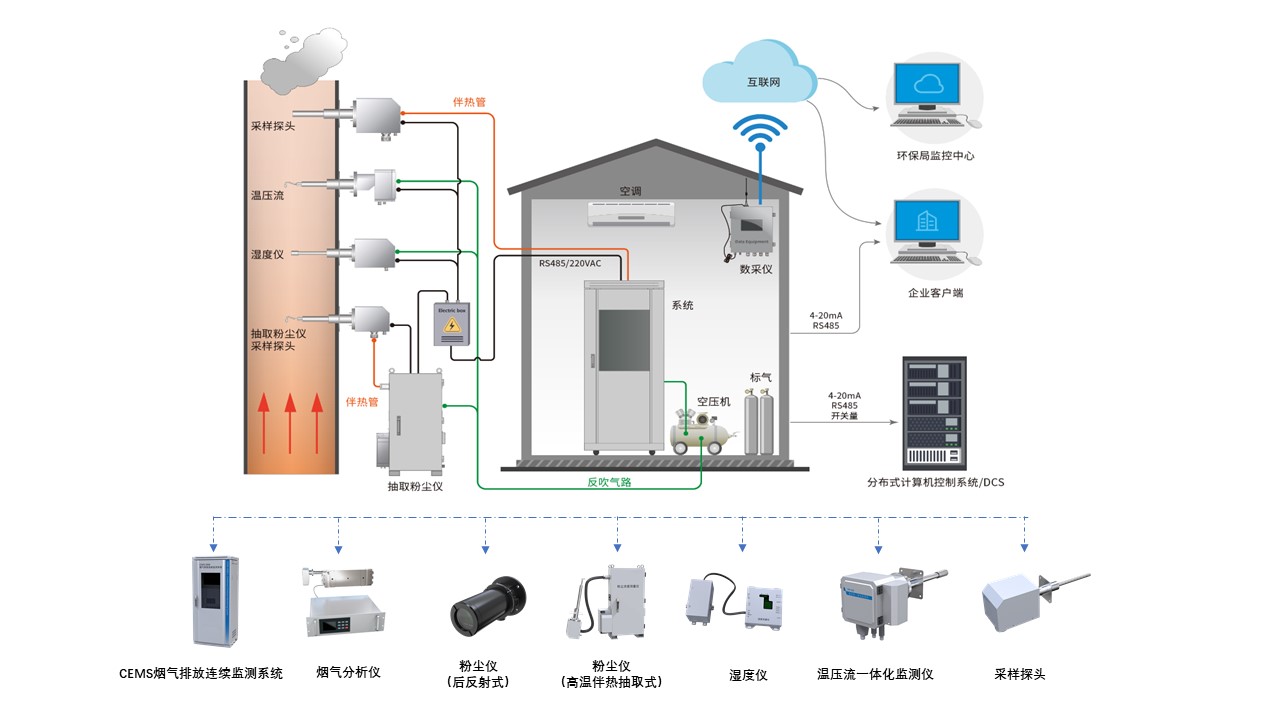

系統拓?fù)鋱D

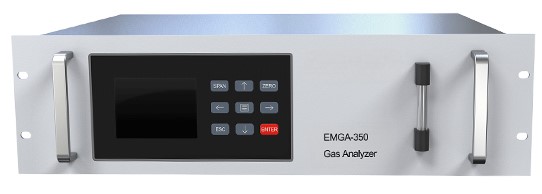

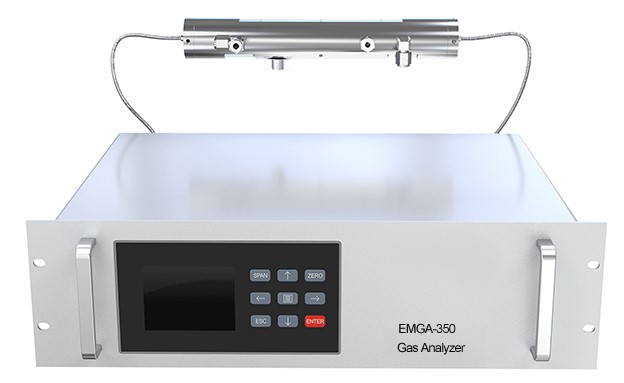

1. 氣態污染物分析系統

●    分析儀采用紫外差分吸收光譜技術測量，檢測下限低至0.1ppm，靈敏度高，

●    測量池采用多路回返技術， 測量準確

●    采用脈沖光源，穩定性好，光源壽命最大可達10年；

●    恒溫伴熱，避免溫度對于測量造成的影響

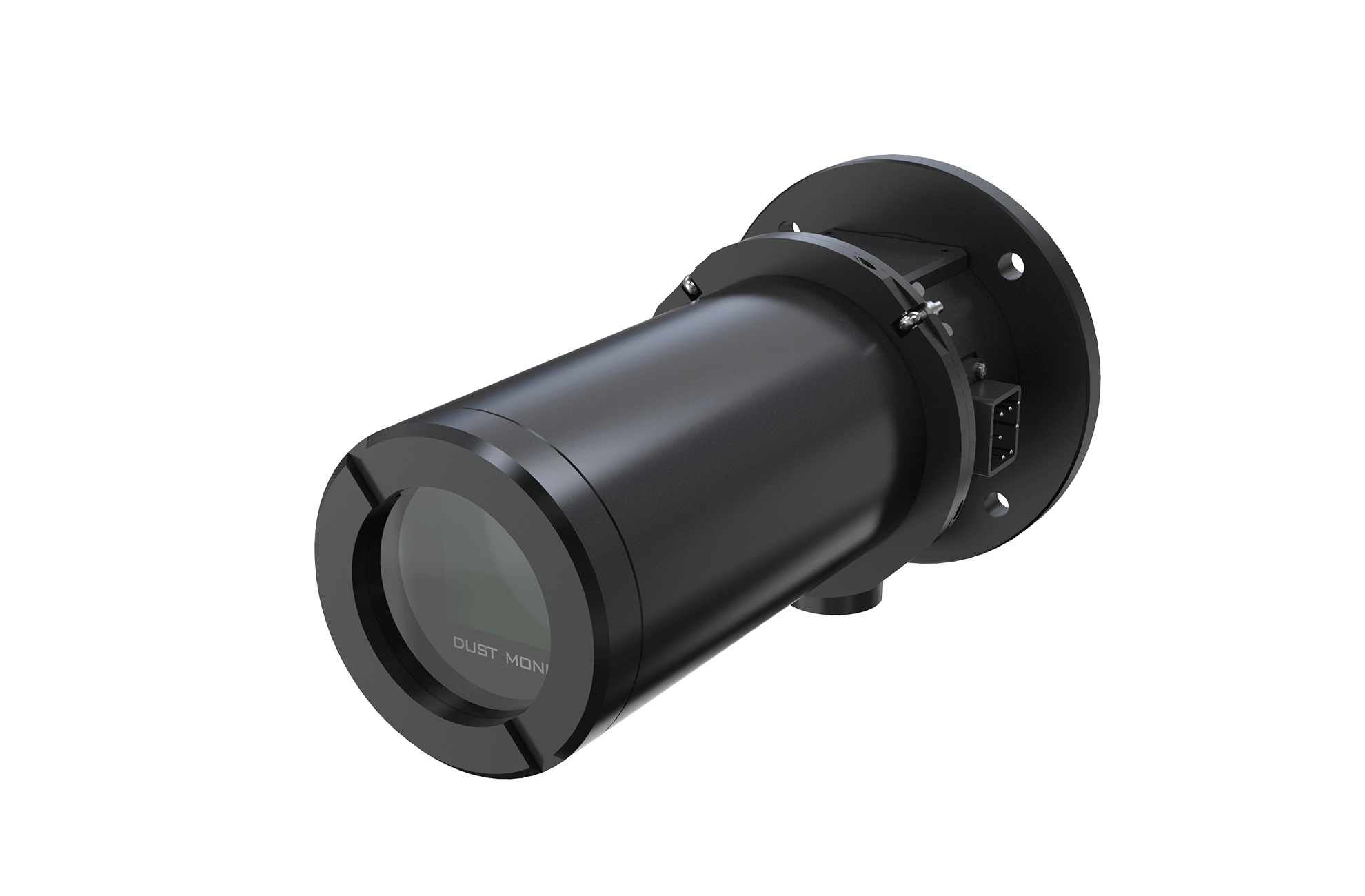

2. 顆粒物監測系統

●     激光粉塵測定儀采用主流的激光后向散射測量技術，關鍵部件均為原裝進口。

●     支持在線零點和量程校準

●     自動增益控制與溫度補償功能

●     機構小巧，安裝、清洗方便

●     良好的人機交互功能，支持遠程紅外遙控維護，最遠可達10m, 減少日常維護量

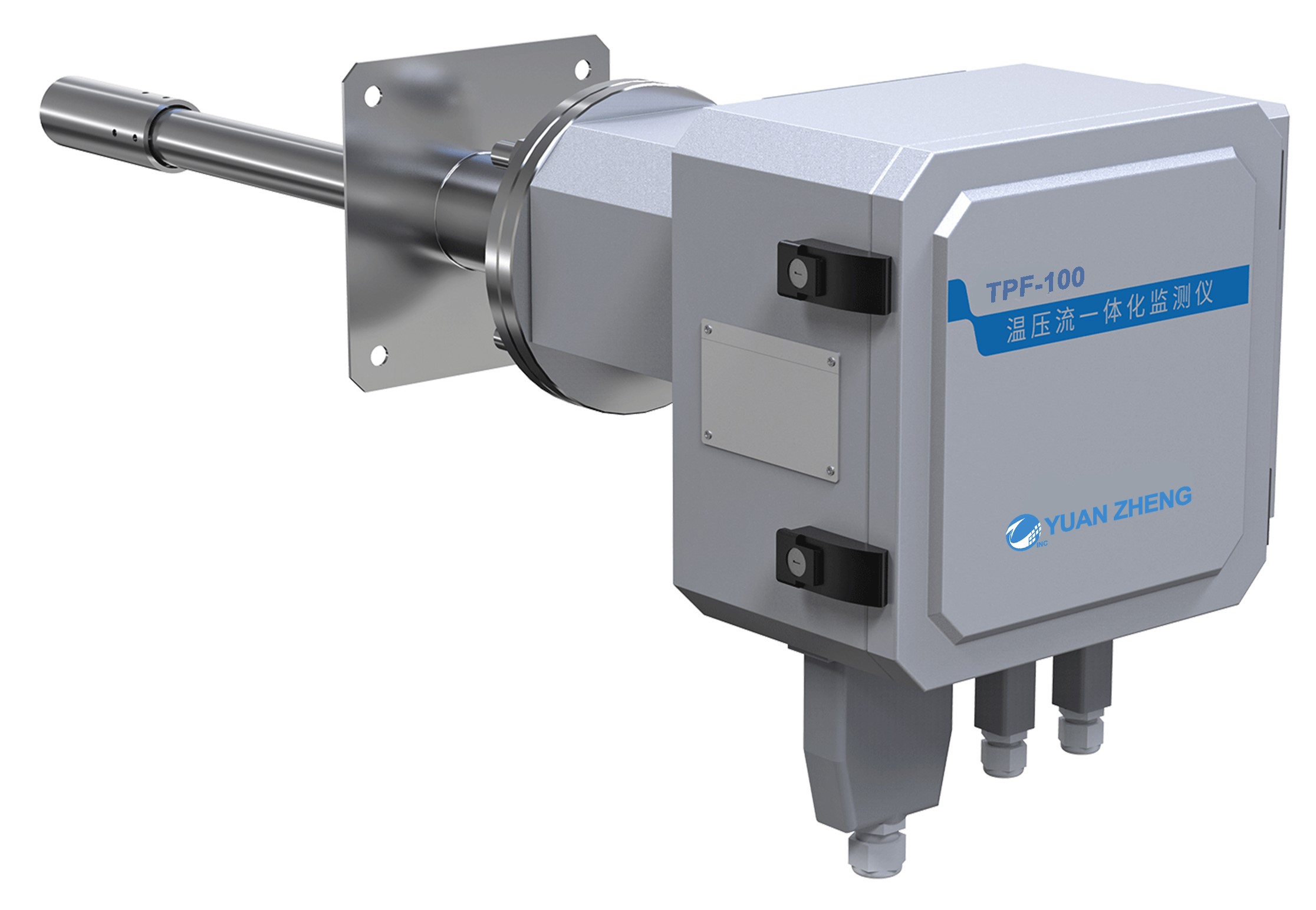

溫壓流一體化監測儀針對低流速工況開發的分體式溫壓流監測儀表。采用高精度微差壓/靜壓傳感器以及獨特的皮托管機構涉及，結合自動校準和自動反吹技術。廣泛用于各種煙氣溫度、壓力、流量的實時連續測量。

●     超高精度差壓傳感器，實現1m/s低流速測量；

●     液晶顯示屏，操作方便；

●     反吹調零時間間隔，皮托管系數等均可設置；

●     根據不同工況，可選擇各種防腐材質的皮托管；

●     帶過壓保護，有效避免壓力傳感器損壞；

●     輸出信號保護加強；

濕度儀

伴熱管式濕度儀（阻容法）采用進口高溫阻容式濕度傳感器，可集成安裝與采樣伴熱管線出口，在CEMS采樣過程中測量煙氣濕度，并通過4~20mA/RS485/RS232將數據傳輸至CEMS工控機。原裝進口溫濕度傳感器，測量精準穩定；

●     極端環境下進行數據采集；

●     自帶溫度補償，溫度變化對濕度影響小，測量線性度高；

●     結構小巧，減少現場法蘭開孔，便于CEMS系統集成，

●     內置兩級精密過濾器，杜絕粉塵干擾；

●     支持空氣一鍵調零，操作方便；

●     全程高溫伴熱，避免水汽冷凝和樣氣腐蝕，有效保證傳感器精度和使用壽命
