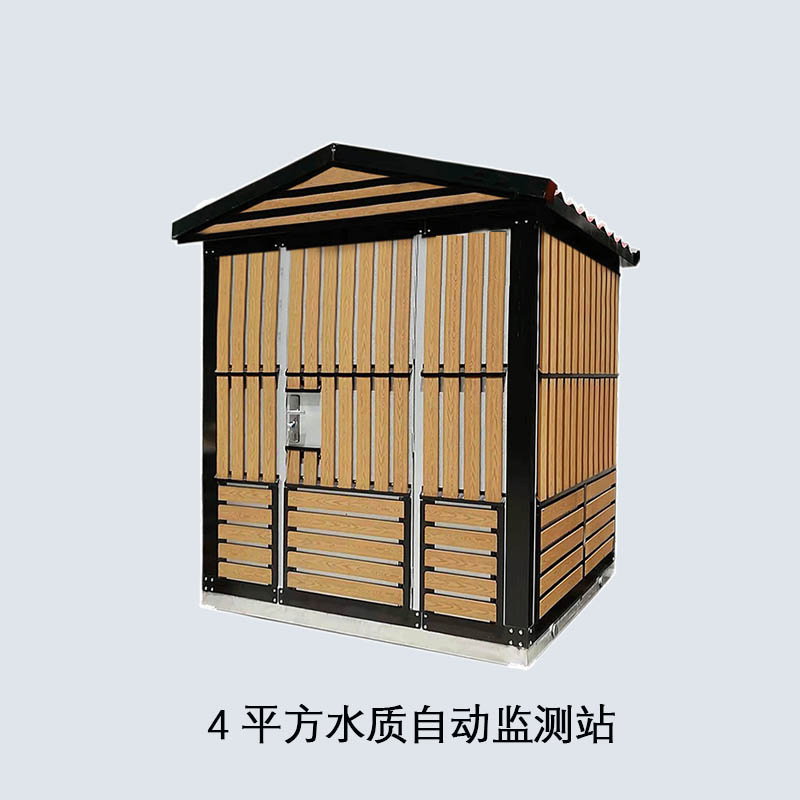

水質自動監測景觀站（4平方站）是以在線自動分析儀器為核心，集成現代自動監測技術、現代傳感技術、自動控制技術、計算機應用技術、數據庫技術以及相關的專用分析軟件和通訊網絡。組成綜合性的在線自動監測系統.

可監測的水質指標不僅包括常規五參數（水溫、pH、溶解氧、電導率、濁度），還可根據監測需要裝備高錳酸鹽指數、氨氮、CODcr、總銅、總鎳、六價鉻、總磷、總氮、氰化物等若干項目，最多可同時搭載除7個探頭參數，8 個化學法參數的背板進行測量。站點建設可集成環境監控系統 （如：配電、UPS、空調、溫濕度、漏水、煙霧、視頻、門禁、防雷、消防系統等），保障監測站長期安全穩定的運行。

站房模塊化設計，相比傳統的水質監測站，節約成本，安裝迅速，運行穩定，便于維護。

特點

?  操作空間大，整體空間經過工業化設計，布局緊湊、科學，走入式站房設計，可同時容納多名人員進行操作，具備試驗臺配置試劑，方便維護、比對

?  模塊化設計，擴展性高，易于集成其他測量組分，同時系統內置工控機可支持其他系統接入

?  管路精細科學，采水配水單元結構簡潔，功能齊全，經濟適用

?  自動清洗除藻，降低維護

?  占地面積小，專業化、標準化程度高，施工周期短

?  整體性好，便于運輸和現場安裝，具有良好的抗震、防臺風、防雷、防銹、耐腐蝕等功能

?  移址方便，防護性好，適宜于野外防護性要求高，可能移址的環境

?  運行安全，站房配備動環系統、視頻監控系統，智能報警

?  運行穩定，所有設計均遵循系統穩定性為主的要求原則，最大限度的節省人員維護的工作量，保證數據的真實性

應用

?  市政污水、生活污水、農業污水、工業廢水等領域

?  生產過程、生活設施及其他排放源排放的各類廢水

?  城市河流、水庫、湖泊等水中的監測因子濃度

?  內陸湖泊、大型水庫、入?？凇⒂昱趴诘阮I域

系統組成

系統結構組成圖

系統配備的水質在線分析儀包括：

① 高錳酸鹽指數分析儀

② 氨氮分析儀

③ 總氮分析儀

④ 總磷分析儀

系統配備的水質在線分析儀特點：

系統集成架構

水質自動監測系統由：控制系統、采水單元、分析單元、清洗單元、供電電源和輔助單元組成。

控制系統原理圖

軟件操作

現場控制軟件包含系統管路圖及實時狀態顯示，儀器狀態及實時數據顯示，數據查詢/ 導出/自動備份功能，參數設置功能， 報警信息顯示，手工及單一控制功能，系統及儀器歷史運行狀態顯示， 操作提示功能，用戶管理功能等。系統自動保存10年以內歷史數據，可查詢特定時間的歷史數據。

軟件菜單邏輯圖

現場安裝實物圖
