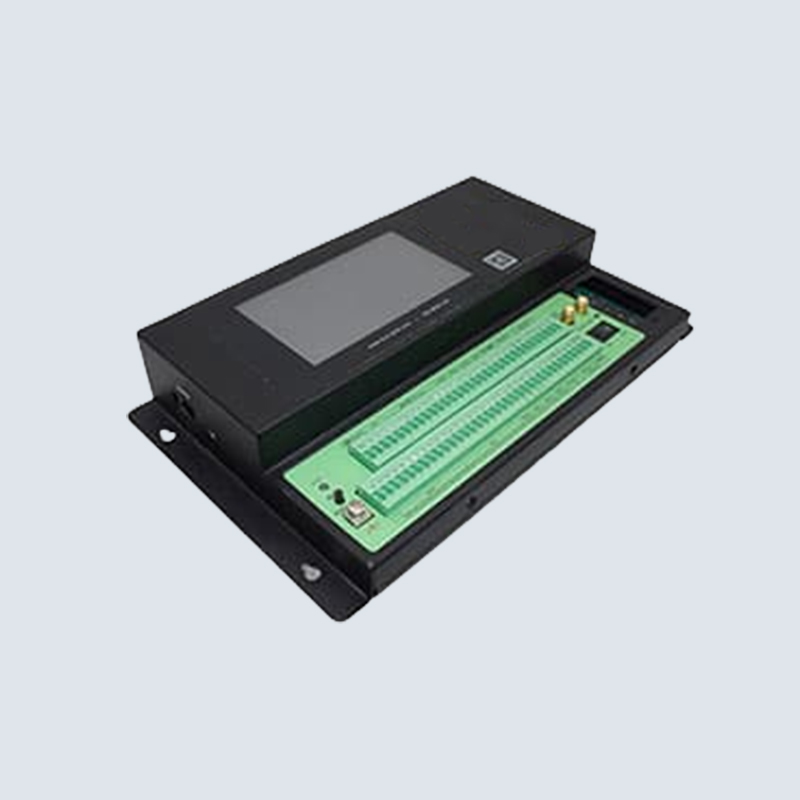

水文遙測終端 采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供翻斗式雨量計接口、RS232、RS485、以太網、TF卡、SDI-12、模擬量輸入、開關量輸入、開關量輸出和繼電器接口，可滿足各種不同水文/水資源及其它應用需求。配備4.3寸TFT觸摸屏，方便現場調試和參數配置。
功能
? 雨量觸發采集；
? 定時數據采集、存儲及上報；
? 預警加報；
? 可同時支持多種通訊方式；
? 支持LoRa采集數據方式；
? 支持設備電壓監測功能；
? 支持圖片抓拍功能；
? 支持人工置數功能；
? 支持本地觸摸屏顯示、配置和調試功能；
? 遠程查詢實時數據及歷史數據；
? 本地導出歷史數據
特點
? 一體化設計：集傳統遙測終端機功能與2G/3G/4G/5G/Ethernet/LoRa/NB-IoT傳輸功能于一體，實現水文/水資源數據的采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能；
? 工業級設計：寬溫設計，耐高低溫，耐強電磁干擾。適用于各種惡劣的現場。采用完備的系統保護機制和防掉線機制，保證終端永遠在線；
? 接口豐富、標準易用：提供1個翻斗式雨量計接口、1路PI接口、2個RS232接口、2個RS485接口、1個SDI-12接口、8路模擬量輸入接口、8路開關量輸入接口、8路開關量輸出接口，4路繼電器輸出接口、1個以太網接口、1個TF卡接口；
? 大容量數據存儲空間：提供32MB的內部FLASH和外部TF卡數據存儲空間，可存儲10年以上的采集數據；
? 多種通信方式：GPRS/CDMA/3G/4G /LoRa/NB-IoT/Ethernet為主傳輸通道、短信為備份傳輸通道;可選北斗、超短波、微波、ZigBee等通信方式；
? 低功耗設計：支持多種工作模式(包括自報式、查詢式、兼容式等)，最大限度降低功耗
? 本地配置方式：支持4.3寸觸摸屏、串口配置等方式；
? 遠程管理功能：支持遠程參數配置(同時支持平臺配置方式和短信配置方式)、遠程程序升級。
應用
? 智慧城市項目建設中的城市內澇積水，污水水質監測，城市管道監測，雨量站監測和壓力點監測等;
? 水利項目的雨量點監測，河道水雨情監測，水庫水雨情監測，流量站，灌區，明渠監測；
? 智慧水務項目的水廠自動化監測，水質在線監測，供水管網監測，大用水戶監測，二次供水監測等;
? 地質災害項目的崩塌、滑坡點監測，泥石流監測，表面位移監測、深部位移監測，土壤含水率監測，地聲監測，孔隙水滲壓自動監測，雨量、地下水位監測等
拓?fù)鋱D
|
硬件參數 |
|
|
外殼 |
金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
|
外形尺寸 |
245x145x39.8 mm (不包括天線和安裝件) |
|
重量 |
約800g(不包括天線、安裝件及包裝) |
|
工作溫度 |
-35~+75oC（-31~+167℉） |
|
儲存溫度 |
-40~+85oC（-40~+185℉） |
|
相對濕度 |
95%(無凝結) |
|
標準電源 |
DC 12V/1.5A |
|
供電范圍 |
DC 5~36V |
|
工作電流1 |
<50mA@12VDC |
|
工作電流2 |
<10mA@12VDC |
|
靜態值守電流 |
<2mA@12VDC |
|
CPU |
工業級32 位通信處理器 |
|
FLASH |
512KB |
|
SRAM |
256KB |
|
數據存儲Flash |
32MB（可擴展至 64MB） |
|
LCD參數 |
|
|
顏色 |
24bit color 8R8G8B |
|
顯示尺寸 |
4.3 寸 95.0mm (W) × 53.9mm (H) |
|
分辨率 |
480X272 |
|
背光模式 |
LED |
|
工作溫度 |
-20~+70oC（-4~+158℉） |
|
存儲溫度 |
-30~+80oC（-30~+176℉） |
|
接口類型 |
|
|
串口 |
2 個RS232 和 2 個 RS485 接口，串口速率：110~230400bits/s |
|
指示燈 |
具有“SYS”指示燈 |
|
SIM/UIM 卡 |
標準的翻蓋式用戶卡接口，支持 1.8V/3V SIM/UIM 卡 |
|
電源接口 |
工業級端子接口，內置電源反相保護和過流/過壓保護 |
|
應用接口 |
1 個翻斗式雨量計接口 1 路脈沖計數接口，最高可支持1KHz 脈沖接入 1 個SDI-12 接口 8 路模擬量輸入接口 8 路開關量輸入接口（光隔離），僅在供電電壓9V 以上使用 8 路開關量輸出接口（光隔離） 4 路繼電器輸出（光隔離） 1 個以太網口（RJ45 插座） 5 路受控輸出電源 |
|
無線參數 |
|
|
無線模塊 |
工業級無線模塊 |
|
標準 |
可支持：5G NR、FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、 CDMA1X、GPRS/EDGE 可選單模、多?；蛉W(wǎng)通訊 |
|
發射功率 |
<24dBm |
|
接收靈敏度 |
<-109dBm |
|
NB-IoT參數 |
|
|
標準及頻段 |
B3/B5/B8 |
|
理論帶寬 |
100bps~100Kbps |
|
發射功率 |
23±1dBm |
|
接收靈敏度 |
<-129dBm |
|
LoRA參數 |
|
|
標準及頻段 |
410MHz - 470MHz，1000KHz 步進，建議 433±5MHz，出廠默認 433.0 |
|
室內/市區通信距離 |
1km |
|
戶外/視距通信距離 |
3.5km |
|
理論帶寬 |
6 級可調（0.3、1.2、2.4、4.8、9.6、19.2kbps） |
|
發射功率 |
100mW |
|
接收靈敏度 |
＜-140dBm |
