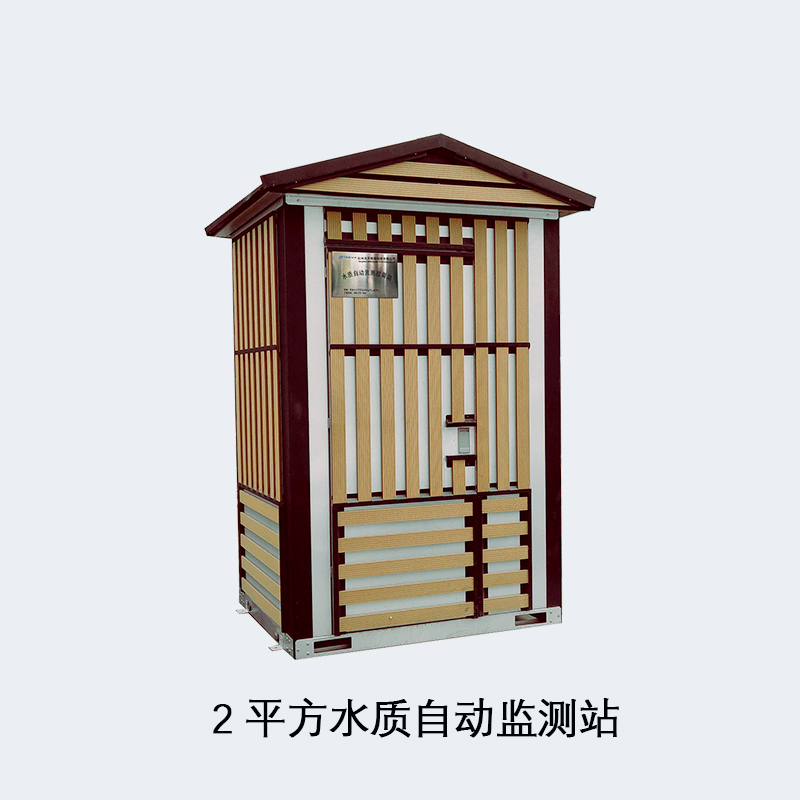

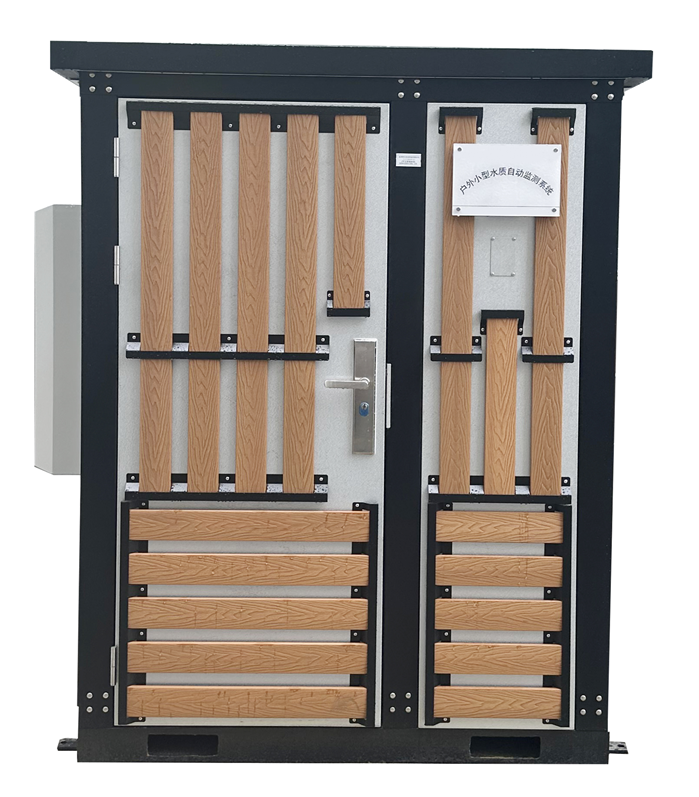

水質自動監測小型站（2平方）WEMS-9000 是以在線自動分析儀器為核心，集成現代自動監測技術、現代傳感技術、自動控制技術、計算機應用技術、數據庫技術以及相關的專用分析軟件和通訊網絡。組成綜合性的在線自動監測系統.

可監測的水質指標不僅包括常規五參數（水溫、pH、溶解氧、電導率、濁度），還可根據監測需要裝備高錳酸鹽指數、氨氮、CODcr、總銅、總鎳、六價鉻、總磷、總氮、氰化物等若干項 目，最多可同時搭載除五參數之外的 8 個化學法參數的背板進行測量。站點建設可集成環境監控系統 （如：配電、UPS、空調、溫濕度、漏水、煙霧、視頻、門禁、防雷、消防系統等），保障監測站長期安全穩定的運行。

站房模塊化設計，相比傳統的水質監測站，節約成本，安裝迅速，運行穩定，便于維護。

特點

?  運行安全，站房配備動環系統、視頻監控系統，智能報警

?  管路精細科學，采水配水單元結構簡潔，功能齊全，經濟適用，自動清洗除藻，降低維護

?  運行穩定，所有設計均遵循系統穩定性為主的要求原則，最大限度的節省人員維護的工作量，保證數據的真實性

?  占地面積小，專業化、標準化程度高，施工周期短，移址方便，防護性好，適宜于野外防護性要求高，可能移址的環境

?  模塊化設計，擴展性高，易于集成其他測量組分，可快速集成、運輸靈活，具有良好的抗震、防臺風、防雷、防銹、耐腐蝕等功能

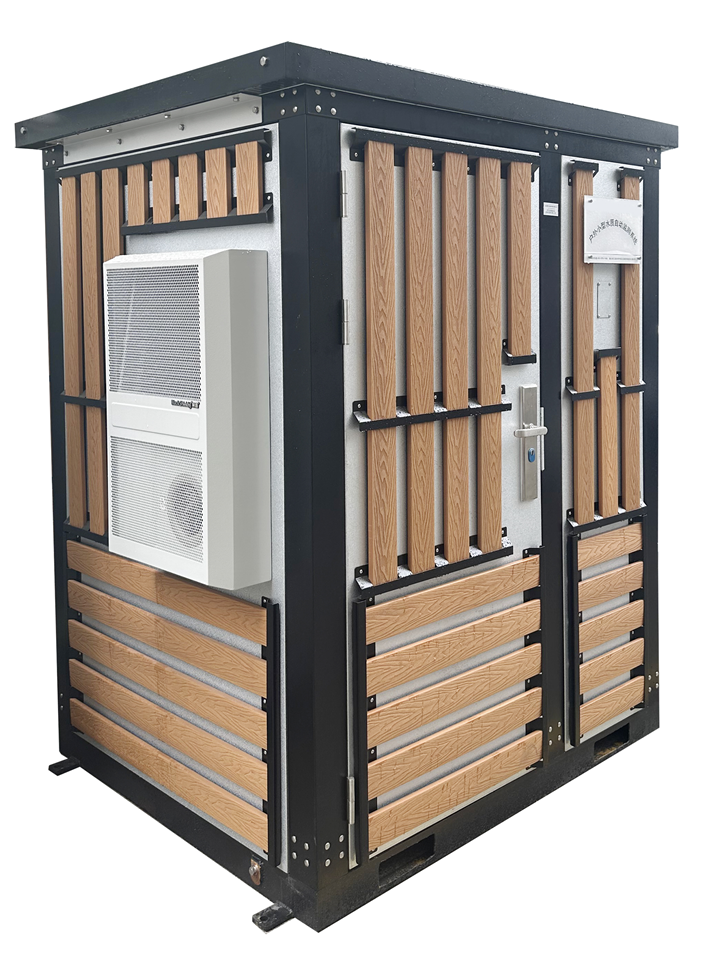

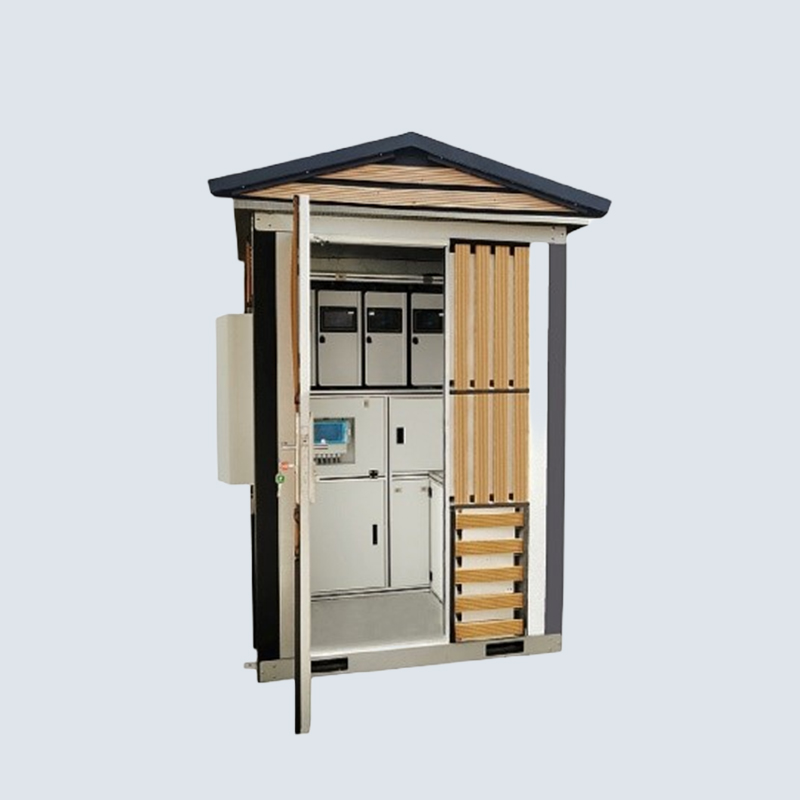

?  走入式移動站房設計——主體占地面積為2平米，可走入，可同時容納多名人員進行操作，整體空間經過工業化設計，布局緊湊、科學，具備試驗臺配置試劑，方便維護

?  全新的計量系統——磁導定量試樣/試劑，從本質上提高了定量精度；使用進口進樣閥島，最 大可能的減少了體積對定量精度的影響；

?  校正清洗功能——儀器可以自動實現管道清洗，無需用戶干預，避免測量誤差；

?  完善的系統自我維護功能——儀器在出現故障時，具有自我檢查和維護功能，確保人身安全 和設備安全；當發生液體泄漏時，設備自帶的濕度傳感器會發生報警，并自動鎖定；所有故障信息都在顯示終端處予以記錄，用戶可以查詢，對設備運行狀況了如指掌。

?  強大的對外接口功能——儀表對外接口豐富，具備現場使用的各種接口（如 RS485/RS232 輸入、輸出等）；儀表具有良好的可擴展性，使用戶可以按需求增加設備。

應用

?  市政污水、生活污水、農業污水、工業廢水等領域

?  生產過程、生活設施及其他排放源排放的各類廢水

?  城市河流、水庫、湖泊等水中的監測因子濃度

?  內陸湖泊、大型水庫、入?？?、雨排口等領域

系統組成

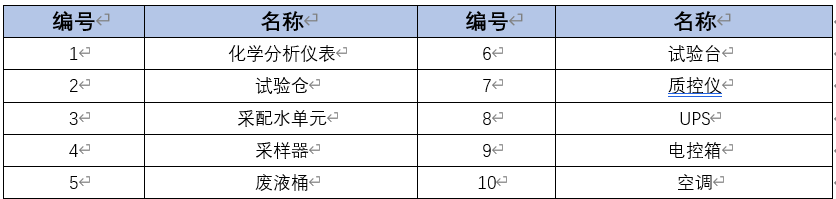

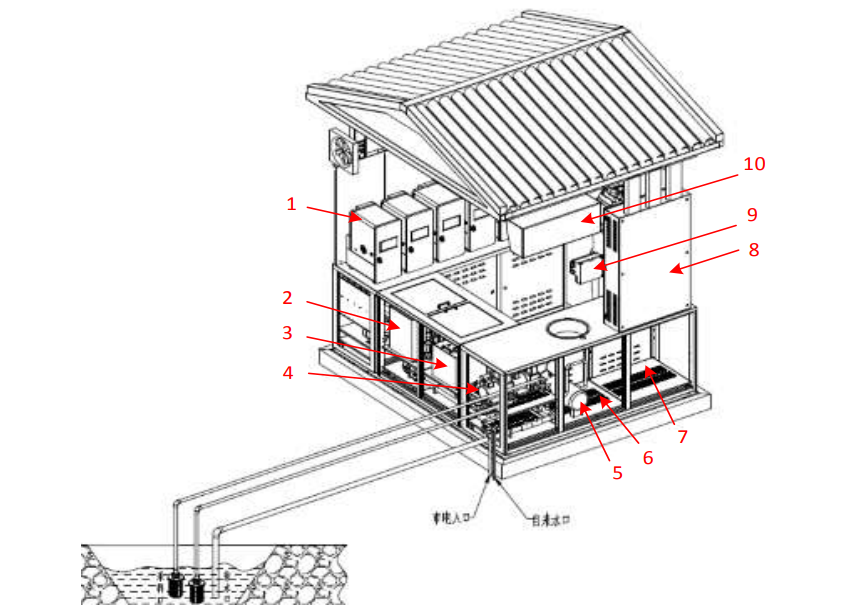

系統結構組成圖

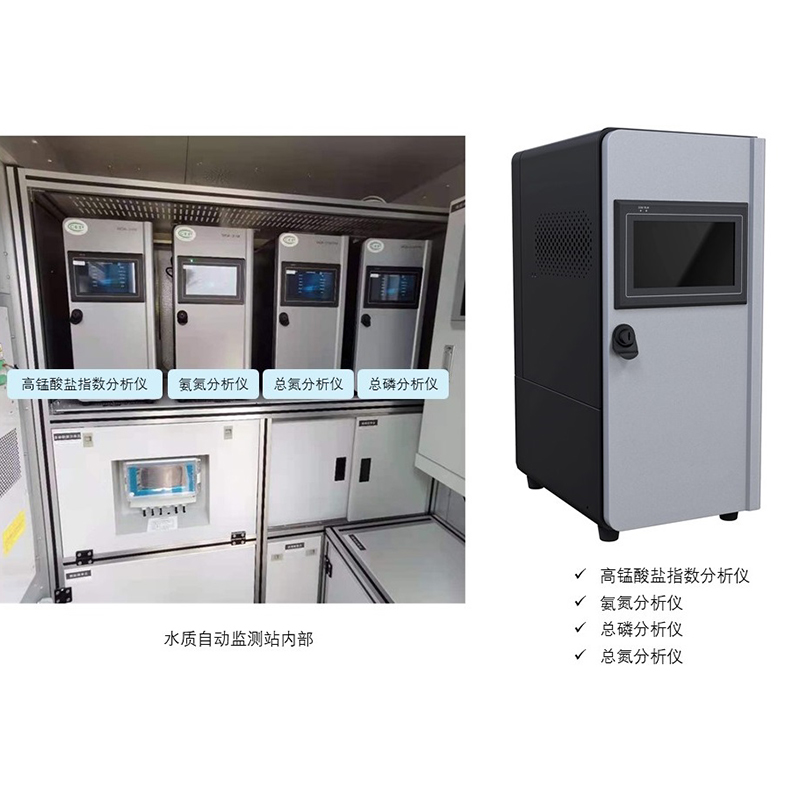

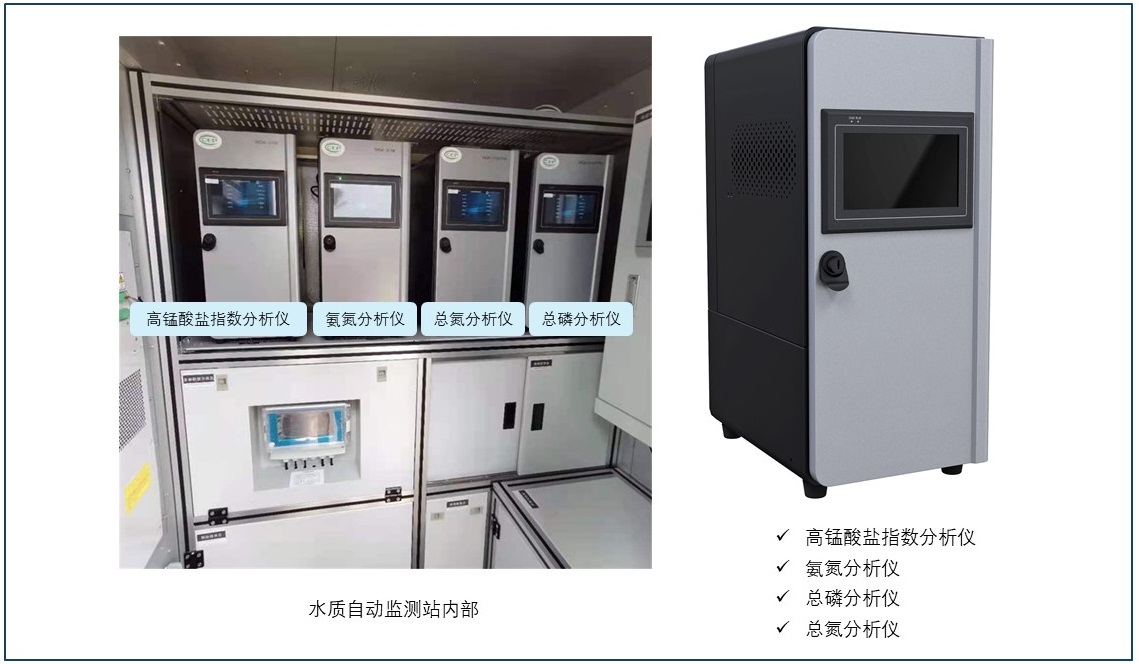

系統配備的水質在線分析儀包括：

① 高錳酸鹽指數分析儀

② 氨氮分析儀

③ 總氮分析儀

④ 總磷分析儀

系統配備的水質在線分析儀特點：

① 樣品為單獨的進樣模塊，可有效防止水樣與試劑的交叉污染。
② 進樣模塊采用溢流管計量，計量精度高且可實現缺液檢測。
③ 使用九通旋轉閥計量試劑，計量精度高，試劑間交叉污染小。
④ 采用ORP電極或LED檢測進行滴定終點的判斷。
⑤ 采用注射泵實現氧化劑進樣和滴定。
⑥ 采用基于安卓操作系統的7寸高清彩色顯示屏。
⑦ 多種對外接口，包括RS485，RJ45，USB等，同時可外接打印機。
⑧ 運用磁力攪拌技術，確保液體混合均勻，加熱效率高。

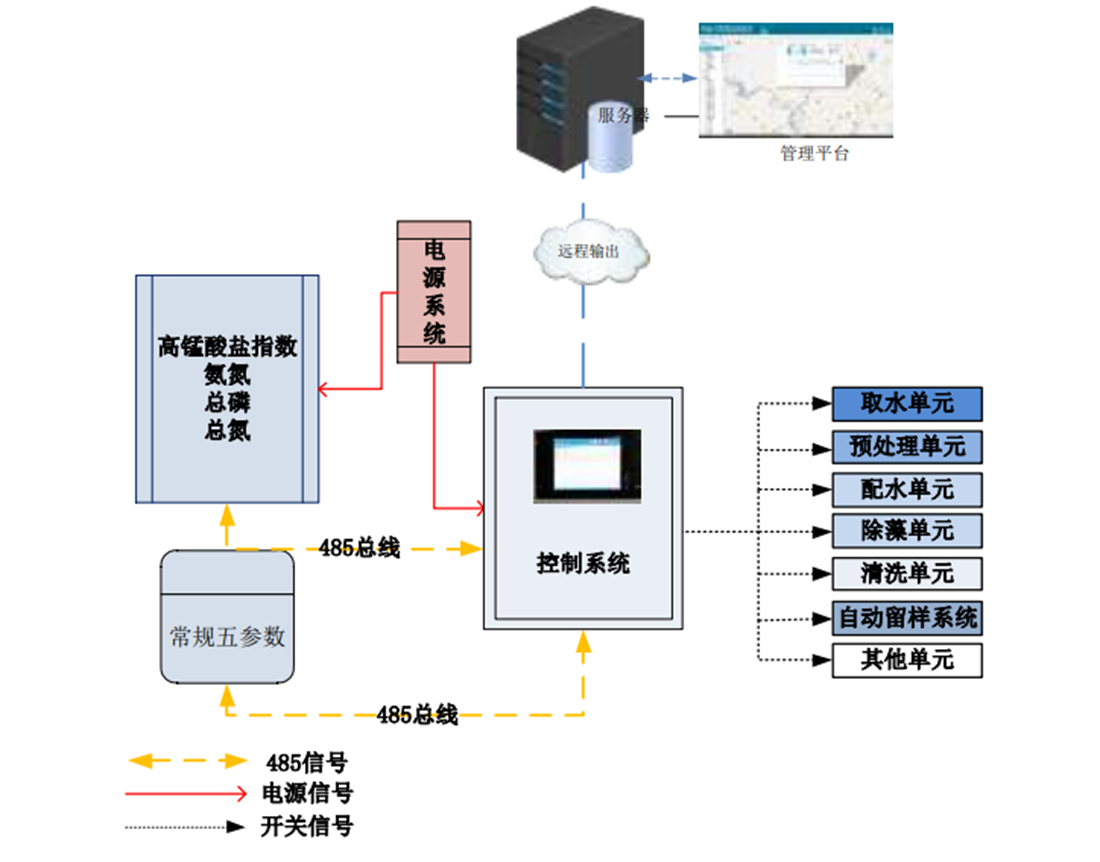

系統集成架構

水質自動監測系統由：控制系統、采水單元、分析單元、清洗單元、供電電源和輔助單元組成。

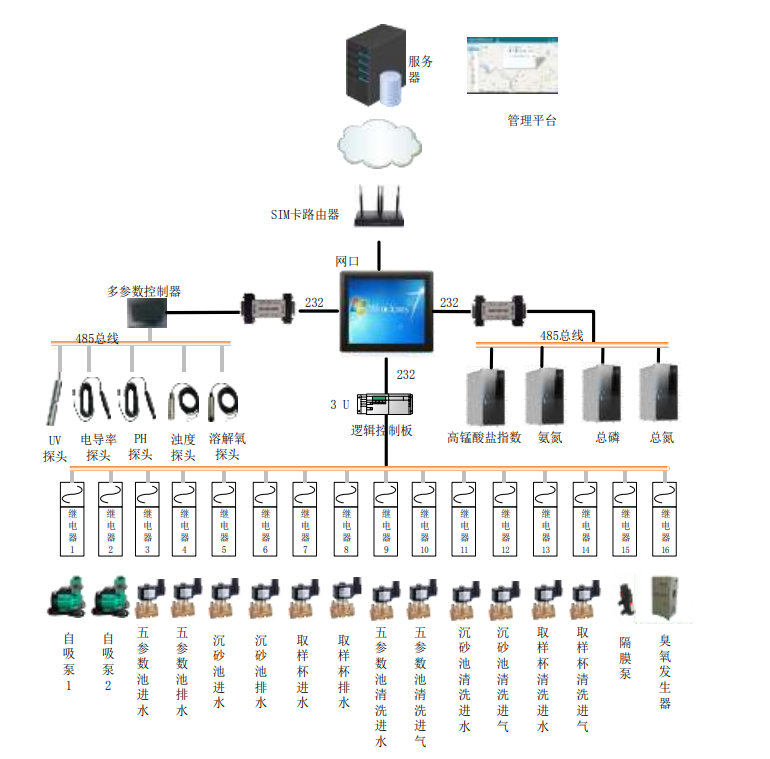

控制系統原理圖

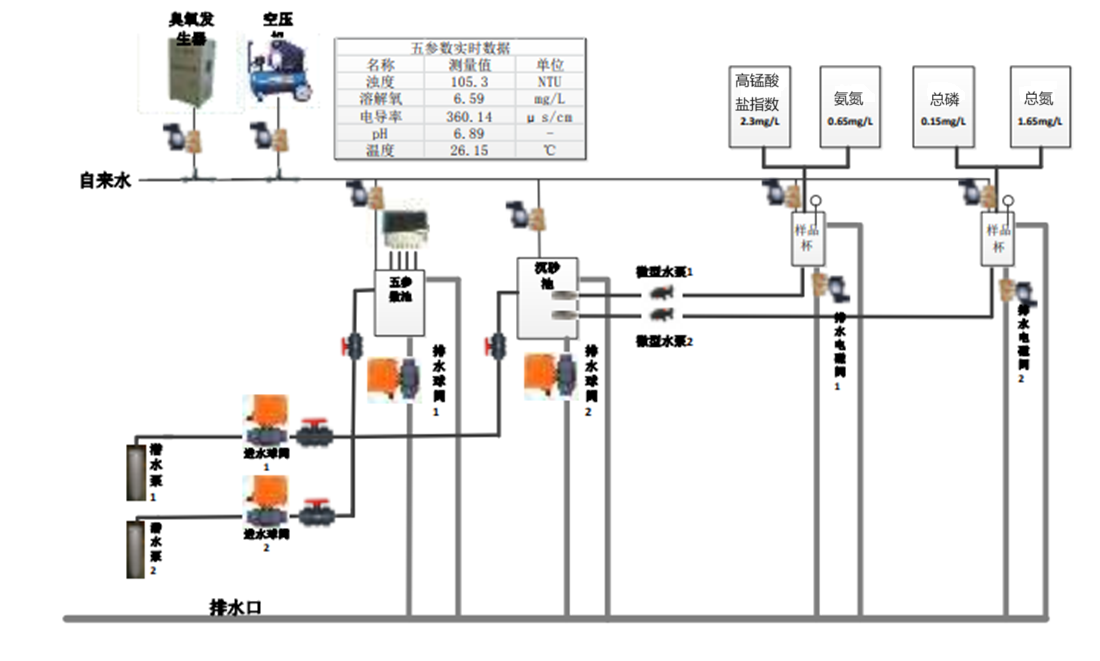

管路圖

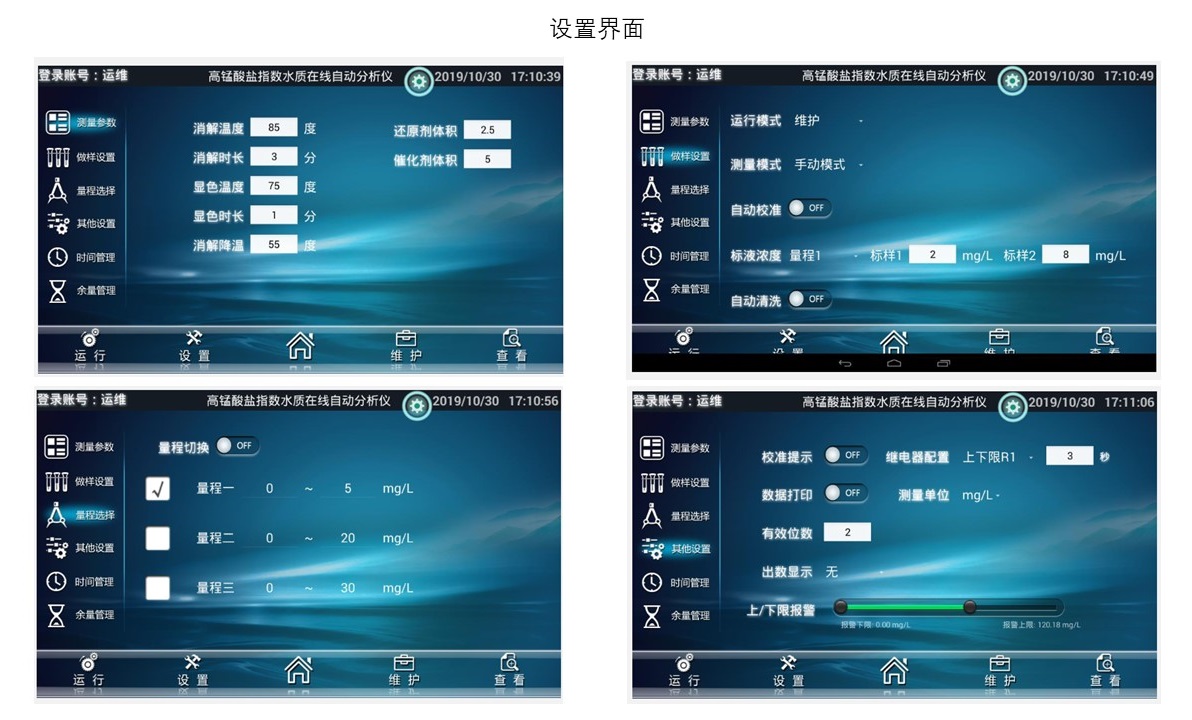

軟件操作

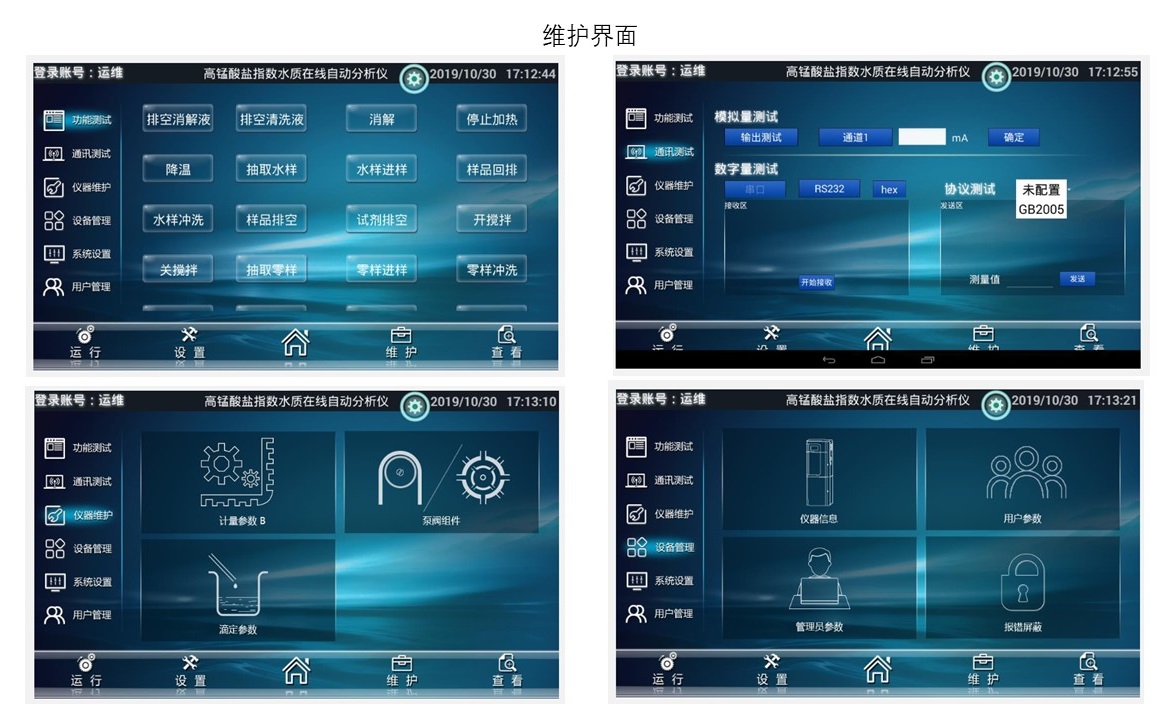

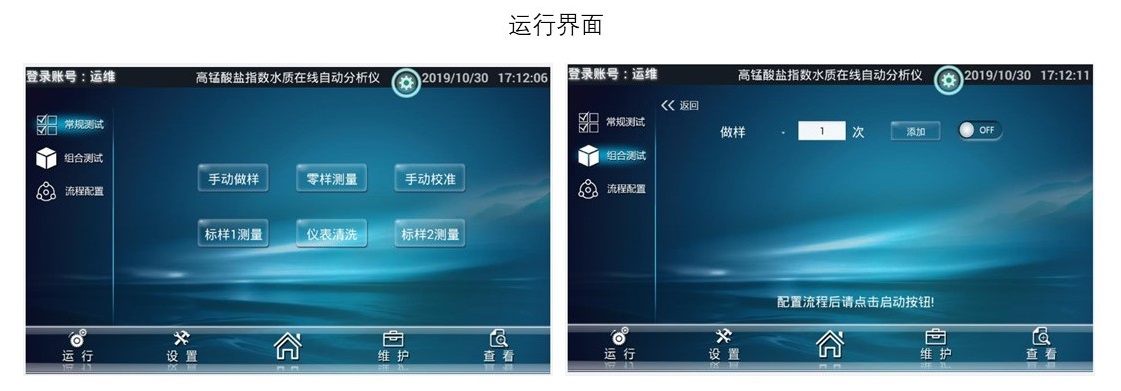

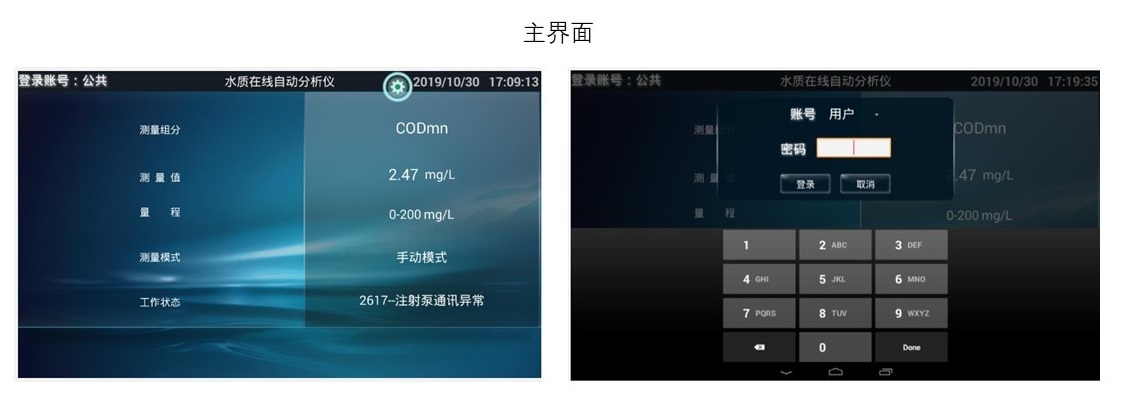

現場控制軟件包含系統管路圖及實時狀態顯示，儀器狀態及實時數據顯示，數據查詢/ 導出/自動備份功能，參數設置功能， 報警信息顯示，手工及單一控制功能，系統及儀器歷史運行狀態顯示， 操作提示功能，用戶管理功能等。系統自動保存10年以內歷史數據，可查詢特定時間的歷史數據。

軟件菜單邏輯圖

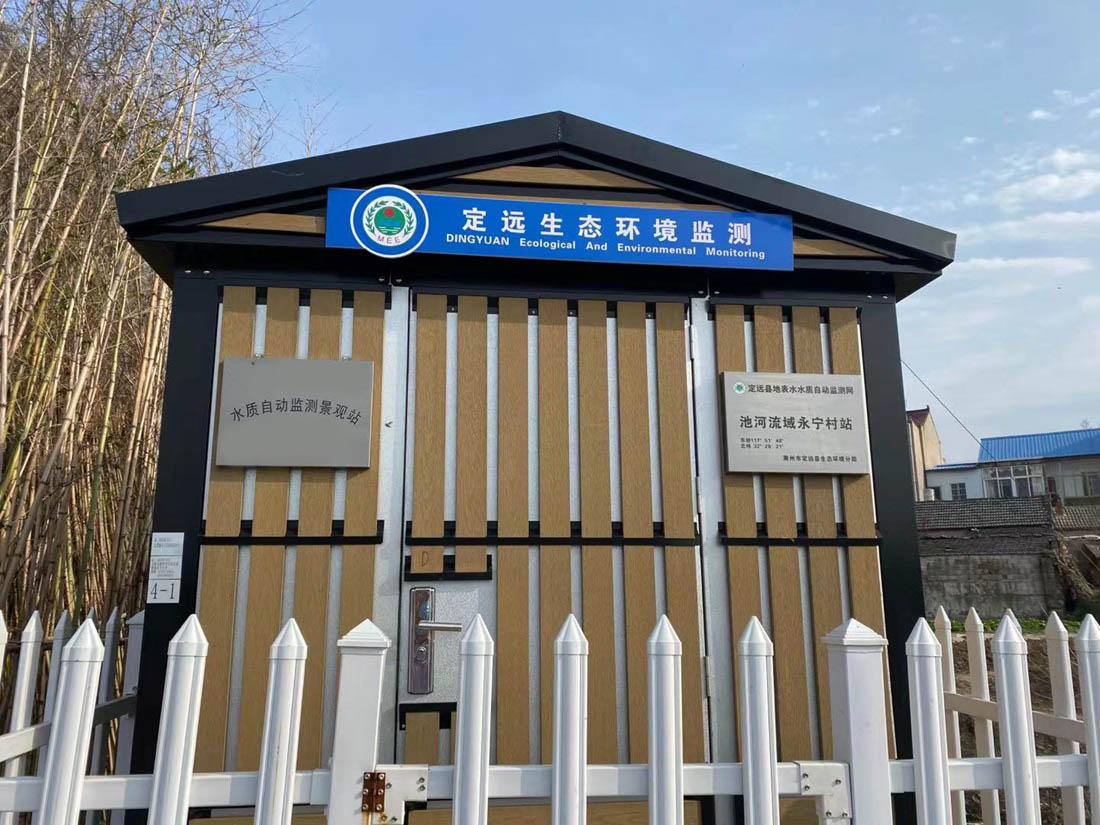

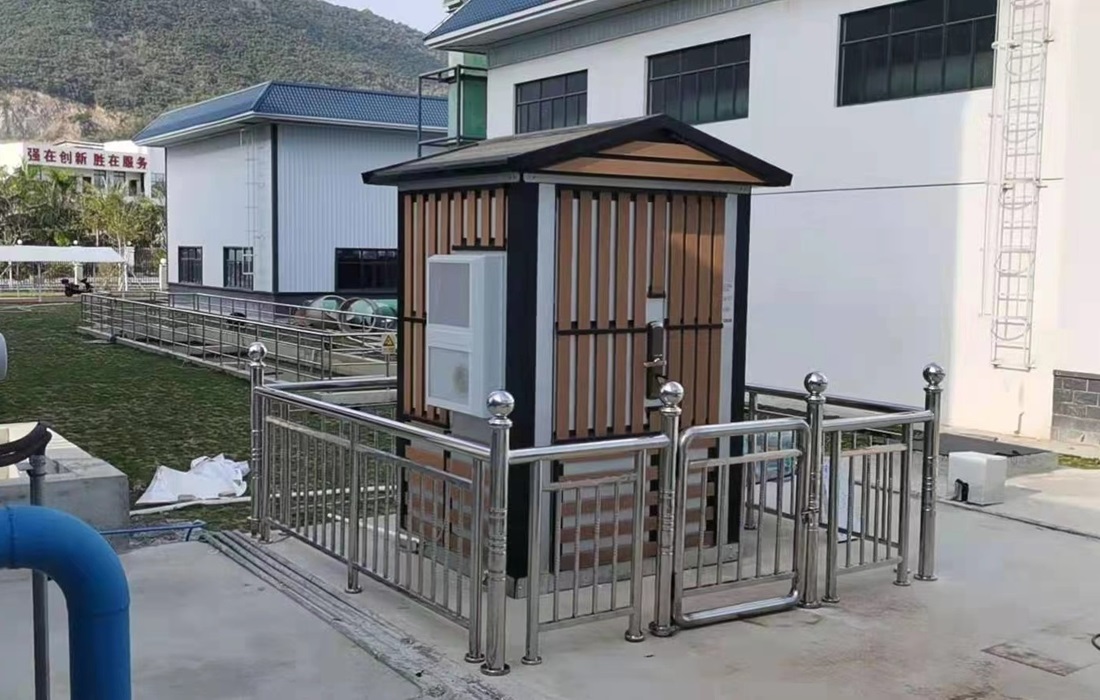

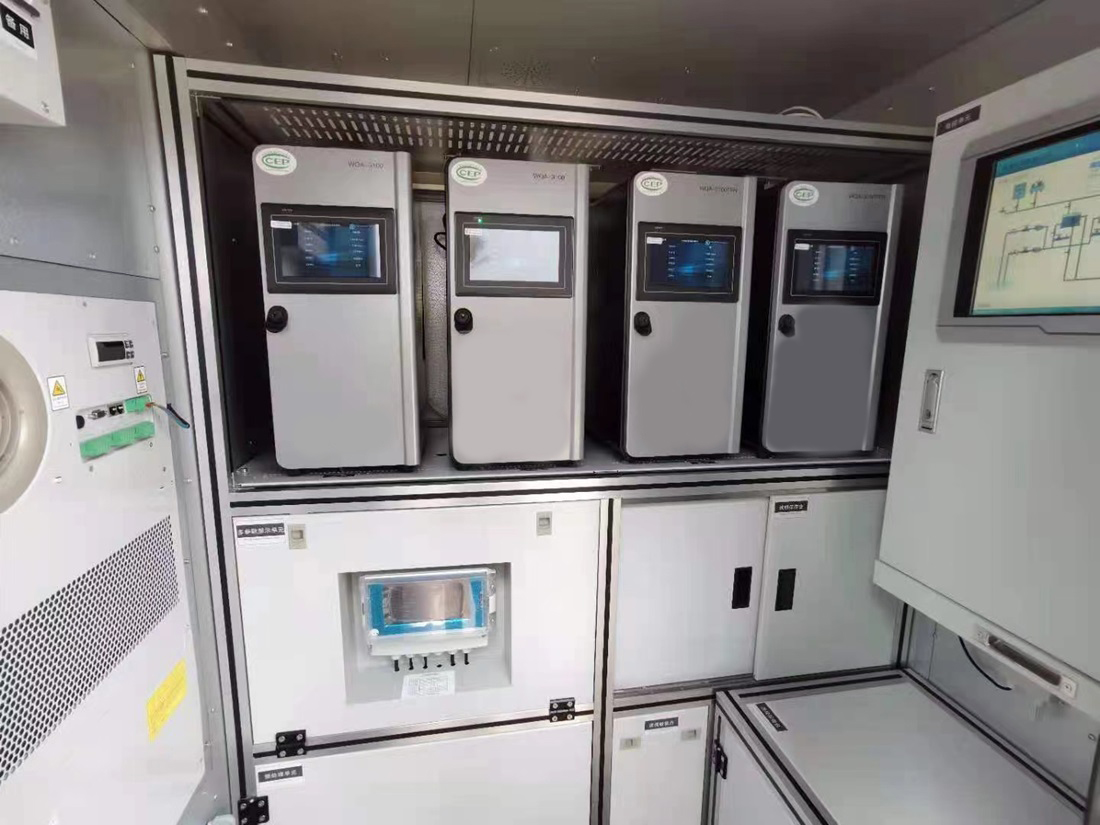

現場安裝實物圖
